上海川滬閥門有限公司

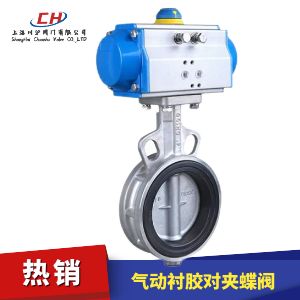

氣動對夾襯膠蝶閥圖片

氣動對夾襯膠蝶閥 型號:CHD671J/CHD671F

氣動對夾襯膠蝶閥是由對夾軟密封蝶閥和氣動執行器組成,對夾式軟密封蝶閥具有:1、中心線圓盤;2.防吹桿;3、低摩擦座椅; 4、零泄漏;5、體積小;6、重量輕;7、使用壽命長;8、可用于切斷和調節介質;9、結構簡單緊湊,快速90度開關操作等特點。配合閥門定位器組成氣動調節型對夾球閥可以控制管道介質流量大小,配合電磁閥使用后,可以控制管道介質開關。

附件選型
氣動對夾襯膠蝶閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)

氣動對夾襯膠蝶閥 技術參數

公稱通徑DN(mm) 300~2000

公稱壓力PN(MPa)

1.0
試驗壓力(MPa) 殼體 1.5
密封 1.1
適用溫度 -15 ~ 120度
適用介質 飲用水、污水、海水等。

氣動對夾襯膠蝶閥 零部件參數

閥體 閥板 轉軸 襯套 閥座
材料名稱 代號 材料名稱 代號 材料名稱 材料名稱 材料名稱 代號 適用溫度

灰鑄鐵

球墨鑄鐵

鋁青銅

不銹鋼

CF8M不銹鋼

碳鋼

Z

Q

T

P

R

C

電鍍球墨鑄鐵

鋁青銅

不銹鋼

鈦鋼

CF8M不銹鋼

碳鋼

B1

B2

B3

B4

B5

B6

不銹鋼

碳鋼

潤滑青銅

聚四氟乙烯

天然橡膠

海帕倫

乙丙橡膠

氯丁橡膠

丁晴橡膠

耐磨橡膠

氟橡膠

耐熱乙丙橡膠

聚四氟乙烯

X1

X2

X3

X4

X5

X6

X7

X9

F

-20~85度

-20~120度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度

氣動對夾襯膠蝶閥 技術規范

設計標準 GB/T12238-1989
法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000;JB/T9092-1999

氣動對夾襯膠蝶閥 結構圖

氣動對夾襯膠蝶閥結構圖

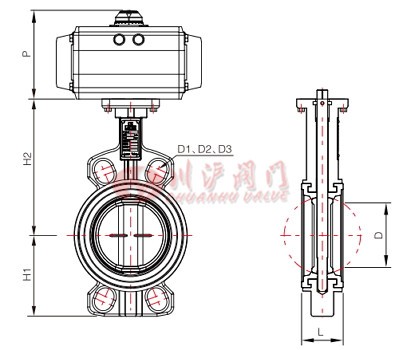

氣動對夾襯膠蝶閥 外形尺寸

SIZE L D D1 D2 D3 H1 H2
40 1-1/2" 33 34 110 110 98.4 60 120
50 2” 43 39 125 125 120.7 65 143
65 2-1/2" 46 55 145 145 139.7 71 155
80 3" 46 69 160 160 152.4 77 162
100 4" 52 91 180 180 190.5 107 181
125 5" 56 115 210 210 215.9 122 197
150 6" 56 140 240 240 241.3 150 210
200 8" 60 186 295 295 298.5 165 240
250 10" 68 239 350 355 362.0 201 286
300 12" 78 288 400 410 431.8 234 309
350 14" 78 325 460 470 476.3 301 329
400 16" 102 375 515 525 539.8 333 361
450 18" 114 423 565 585 577.9 358 393
500 20" 127 473 620 650 635.0 392 427
600 24" 154 560 725 770 749.3 454 492



P:請參考執行器配置表 備注 :D1:PN10、D2:PN16按照GB9113.1制定D1:PN10、D2:PN16 is designed to meet GB9113.1 D3按照ANSI 150 B16.5制定D3 is designed to meet ANSI 150 B16.5
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件)
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥(材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥(材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥(材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關)
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥(材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型)
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥(材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件)
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥(材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋)
  • 氣動塑料蝶閥
  • 氣動蝶閥
    氣動塑料蝶閥(材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋)
  • 氣動襯膠蝶閥
  • 氣動蝶閥
    氣動襯膠蝶閥(材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件)
  • 氣動軟密封蝶閥
  • 氣動蝶閥
    氣動軟密封蝶閥(材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動硬密封蝶閥
  • 氣動蝶閥
    氣動硬密封蝶閥(材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸)
  • 氣動衛生級蝶閥
  • 氣動蝶閥
    氣動衛生級蝶閥(材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器)
  • 氣動調節蝶閥
  • 氣動蝶閥
    氣動調節蝶閥(材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器)

氣動對夾襯膠蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動對夾襯膠蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
