| 閥體材質 | 304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | 19~102mm |
| 壓力范圍 | PN1.0MPa |
| 密封形式 | 硅膠密封(-40~80℃) |
| 連接方式 | 卡箍式 |
| 適用介質 | 純水、飲料、啤酒、衛生溶液介質等 |
| 控制方式 | ON-OFF(開關型)、4-20mA(調節型) |
| 執行機構 | 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作) |

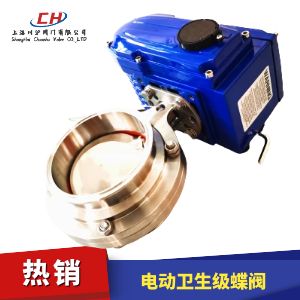

電動衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無節制積存區域，不會產生潛在的污染?？焖俨鹧b閥門，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方面等優點。
附件選型
電動衛生級蝶閥配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。
| 通徑 | DN（mm） | 19-102 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 試驗壓力 | 密封試驗 | 0.66 | 1.1 | 1.76 |
| 試驗壓力 | 氣密封試驗 | 0.6 | 0.6 | 0.6 |
| 驅動形式 | 電傳動 | |||
| 連接方式 | 快裝式 | |||
| 零件名稱 | 材料 |
| 閥體 | 304、304L、316、316L |
| 蝶板 | 304、304L、316、316L |
| 密封圈 | 硅橡膠、氟橡膠、聚四氟 |
| 閥桿 | 304、316、316L |
| 填料 | 硅橡膠、氟橡膠、聚四氟 |

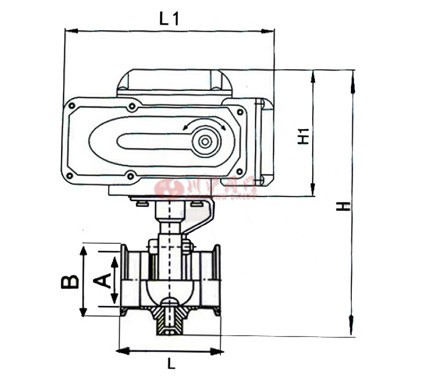

| 規格 | A | B | H | H1 | L | L1 | 重量KG |
|---|---|---|---|---|---|---|---|
| c19 | 16.1 | 50.5 | 237 | 132 | 66 | 178 | 3.9 |
| c25 | 22.4 | 50.5 | 237 | 132 | 66 | 178 | 3.8 |
| c32 | 28.8 | 50.5 | 237 | 132 | 66 | 178 | 3.7 |
| c38 | 35.1 | 50.5 | 237 | 132 | 70 | 178 | 3.8 |
| c51 | 47.8 | 64 | 262 | 132 | 70 | 178 | 4.1 |
| c63 | 59.5 | 77 | 277 | 132 | 76 | 178 | 4.5 |
| c76 | 72.2 | 91 | 287 | 132 | 80 | 178 | 4.8 |
| c89 | 85 | 106 | 300 | 132 | 84 | 178 | 5.5 |
| c102 | 97.6 | 119 | 317 | 132 | 85 | 178 | 6 |
